    仓库-自动喷水灭火系统设计及应用

第一章 基本规则

一、《自动喷水灭火系统设计规范》（以下简称《喷规》）5.0.4，规定了仓库及类似场所采用湿式系统的设计基本参数，超出一定应用高度的情形，应设置货架内置洒水喷头，采用“顶板下布置喷头＋货架内置喷头”的保护方式。

1、基本参数表中，字母“J”表示货架内置洒水喷头，“J”前的数字表示货架内置洒水喷头的层数，“+”前的数字表示顶板下洒水喷头的喷水强度。

比如：最大净空高度为9m的仓库危险级Ⅱ级多排货架仓库，当最大贮物高度6.0m<hs≤7.5m时，喷水强度为18+2J。18+2J表示：顶板下喷头的喷水强度不应低于18L/min·m²，需要增设2层货架内置洒水喷头。

2、单排货架的宽度应不超过1.8m，且间隔不应小于1.1m；双排货架为单个货架或两个背靠背放置的单排货架，货架总宽为1.8m～3.6m，且间隔不小于1.1m；多排货架为货架宽度超过3.6m，或间距小于1.1m且总宽度大于3.6m的单、双排货架混合放置；可移动式货架应视为多排货架。

3、最大净空高度是指室内地面到屋面板的垂直距离。顶板为斜面时，应为室内地面到屋脊处的垂直距离。

二、当储物类别、最大净空高度和储物高度均满足《喷规》表5.0.5要求时，仓库及类似场所可以采用早期抑制快速响应喷头（ESFR），系统的设计基本参数不应低于表5.0.5的规定。（5.0.5）

ESFR喷头是专为仓库开发的一种仓库专用型喷头，对保护高堆垛和高货架仓库具有特殊的优势，在其允许最大净空高度内，可不设置货架内置喷头，不推荐采用顶板下布置ESFR喷头＋货架内置喷头的布置方式。

ESFR喷头仅能应用于湿式系统，不能应用于干式系统或预作用系统。

三、当储物类别、最大净空高度和储物高度均满足《喷规》表5.0.6要求时，仓库及类似场所可以采用仓库型特殊应用喷头，系统的设计基本参数不应低于表5.0.6的规定。（5.0.6）

类似于ESFR喷头，仓库型特殊应用喷头在其允许最大净空高度内，可不设置货架内置喷头。

注意，目前尚没有特殊应用喷头的相关产品标准，国内没有类似产品，不宜设计及应用。

四、设置自动喷水灭火系统的仓库及类似场所，当采用货架储存时应采用钢制货架，并应采用通透层板，且层板中通透部分的面积不应小于层板总面积的50％。当采用木制货架或采用封闭层板货架时，其系统设置应按堆垛储物仓库确定。（5.0.7）

第二章 货架内置洒水喷头的设置要求

货架内置洒水喷头的设置，应符合下列规定：

1、货架内置洒水喷头宜与仓库顶板下洒水喷头交错布置，其溅水盘与上方层板的距离应符合《喷规》第7.1.6条的规定，与其下部储物顶面的垂直距离不应小于150mm。（7.1.9）

2、应采用钢制货架，货架内置洒水喷头上方的层间隔板应为实层板，其他应采用通透层板，且层板中通透部分的面积不应小于层板总面积的50％。(5.0.7、5.0.8)

注：通透性层板是指水或烟气能穿透或通过的货架层板，如网格或格栅型层板。

3、仓库危险级Ⅰ级、Ⅱ级场所，应在自地面起每3.0m设置一层货架内置洒水喷头；仓库危险级Ⅲ级场所，应在自地面起每1.5m～3.0m设置一层货架内置洒水喷头，且最高层货架内置洒水喷头与储物顶部的距离不应超过3.0m；(5.0.8)

4、洒水喷头间距不应大于3m，且不应小于2m。(5.0.8)

5、设置2层及以上货架内置洒水喷头时，洒水喷头应交错布置。(5.0.8)

6、当采用流量系数等于80的标准覆盖面积洒水喷头时，工作压力不应小于0.20MPa；当采用流量系数等于115的标准覆盖面积洒水喷头时，工作压力不应小于0.10MPa；(5.0.8)

7、当货架内置洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板；（7.1.10）

8、仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。（6.3.2）

第三章 系统设计流量的确定

一、系统设计流量的计算，通常有“强度/面积法”和“喷头动作个数法”。

1、“强度/面积法”的关键指标是“喷水强度”和“作用面积”，仓库及类似场所中，设置在顶板下的洒水喷头，除早期抑制快速响应喷头（ESFR）和仓库型特殊应用喷头外，均采用“强度/面积法”计算。

2、设置早期抑制快速响应喷头（ESFR）和仓库型特殊应用喷头的场所，以及货架内置洒水喷头，通常采用“喷头动作个数法”进行计算。

二、仅顶板下设置洒水喷头的仓库，除设置早期抑制快速响应喷头（ESFR）和仓库型特殊应用喷头的场所外，应根据5.0.4规定，依据喷水强度和作用面积，按“强度/面积法”计算设计流量。

三、设置早期抑制快速响应喷头（ESFR）和仓库型特殊应用喷头的场所，采用“喷头动作个数法”计算设计流量，依据5.0.5和5.0.6的规定，按喷头工作压力和作用面积内开放的喷头数确定。

四、设置货架内置洒水喷头的仓库，顶板下洒水喷头与货架内置洒水喷头应分别计算设计流量，并应按其设计流量之和确定系统的设计流量。（9.1.6）

1、顶板下洒水喷头的设计流量，按以上第一条所述的“强度/面积法”计算，顶板下洒水喷头的喷水强度，应依5.0.4表格数据或注释确定。

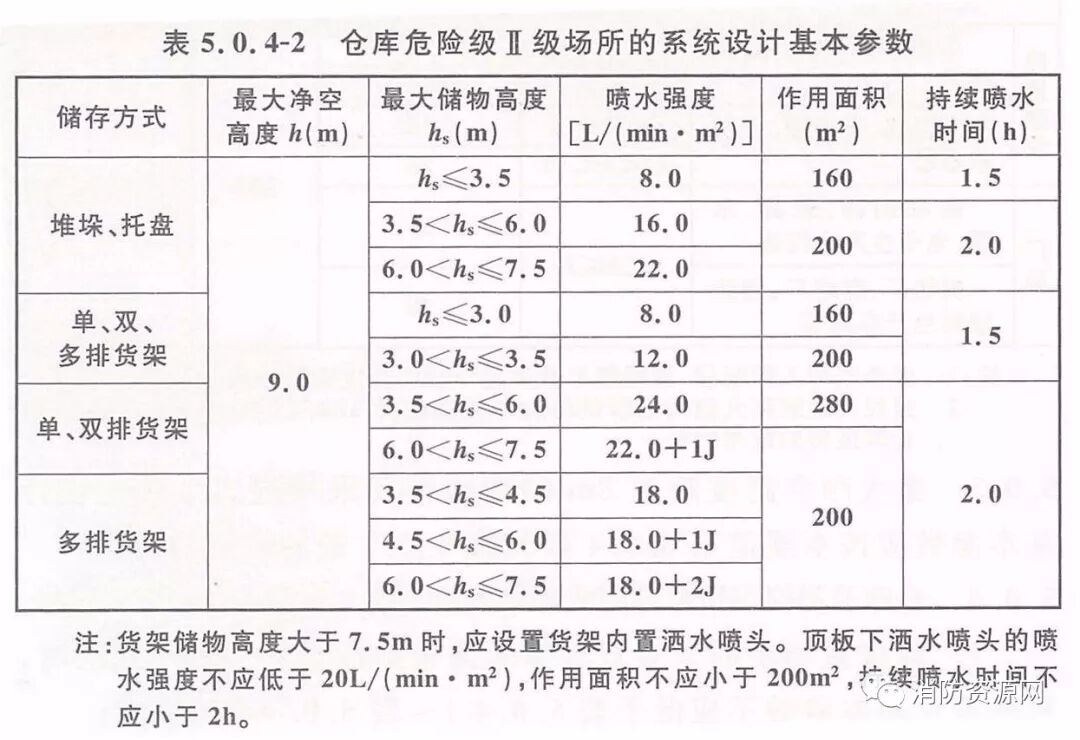

示例：表5.0.4-2中，最大净空高度为9m的仓库危险级Ⅱ级多排货架仓库，当最大贮物高度6.0m<h_s≤7.5m时，喷水强度为18+2J，18即为顶板下洒水喷头的喷水强度。

当货架储物高度大于7.5m时（这时最大净空高度不受9m限制），应设置货架内置洒水喷头，顶板下洒水喷头的喷水强度不应低于20L/(min·m²)，作用面积不应小于200m²，持续喷水时间不应小于2h。

2、货架内置喷头的用水量，按“喷头动作个数法“进行计算，当货架内置洒水喷头为1层时，开放洒水喷头的数量按表5.0.8取值；2层以上时，计算流量应按最顶层2层，且每层开放喷头数按表5.0.8规定值的1/2确定。

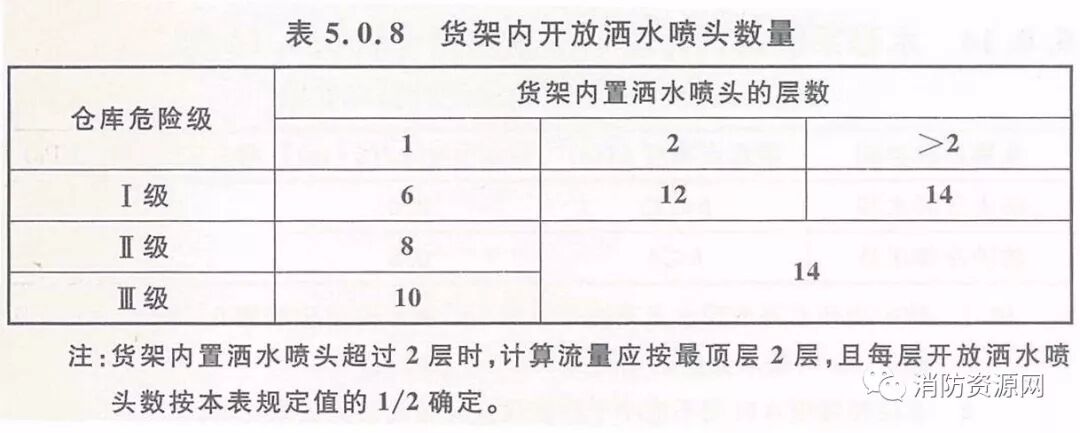

在上述第1条的示例中，仓库危险等级为Ⅱ级，18+2J表示设置2层洒水喷头，由下表可知开放喷头的数量应按14个计，每层开放喷头7个。本示例中，当货架储物高度大于7.5m时，可能需要设置3层及以上的洒水喷头，也是按此规则计算。

3、请注意，最终设计流量，应依据实际工作压力和流量系数确定：顶板下洒水喷头的设计流量，应按最不利点处作用面积内喷头同时喷水的总流量确定；货架内置洒水喷头的设计流量，应根据开放数量、洒水喷头的实际工作压力和喷头流量系数确定。

4、有规定持续喷水时间的，应依规定确定持续喷水时间；没有规定持续喷水时间的应按火灾延续时间不小于1h确定。（5.0.16）
