消防安全泄放装置的应用（安全阀•膜片式安全泄放装置•水力控制泄压阀）

本文讲解消防安全泄放装置的类别、概念及应用，并指出可能存在的应用误区。

安全泄放装置，是一种自动超压保护装置，它不借助任何外力，利用介质本身的力来排出流体，以防止压力超过额定的安全值。

消防系统中，常见的安全泄放装置有安全阀、膜片式安全泄放装置和水力控制泄压阀，实际应用有较大区别，有些规范条文也进行了不恰当的引用，需要适当修正。

一、安全阀

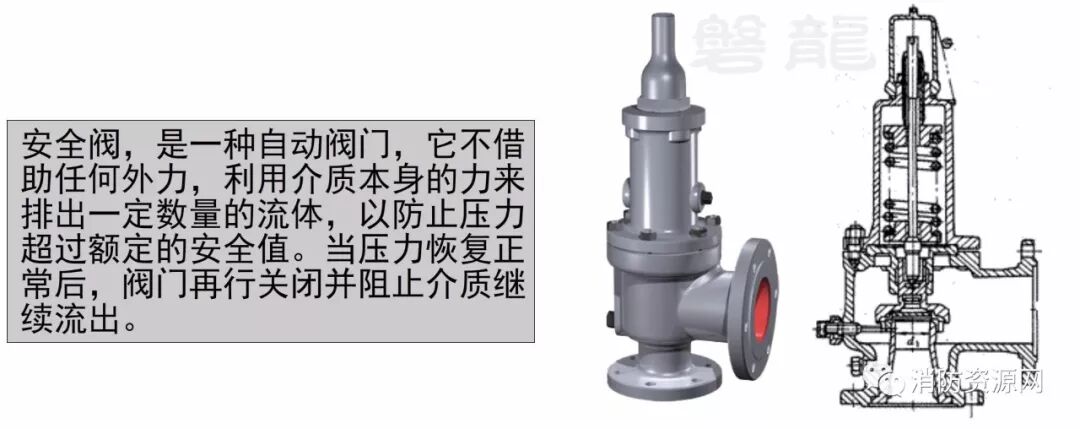

安全阀是一种自动阀门，它不借助任何外力，利用介质本身的力来排出一定数量的流体，以防止压力超过额定的安全值。当压力恢复正常后，阀门再行关闭并阻止介质继续流出。

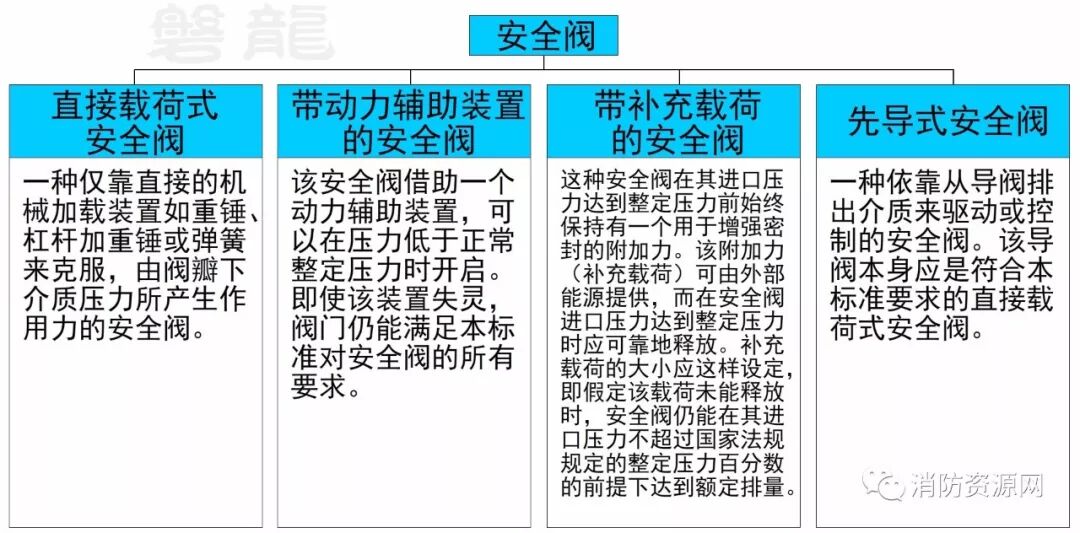

1、安全阀的种类很多，我们常用的是弹簧直接载荷式安全阀和先导式安全阀。

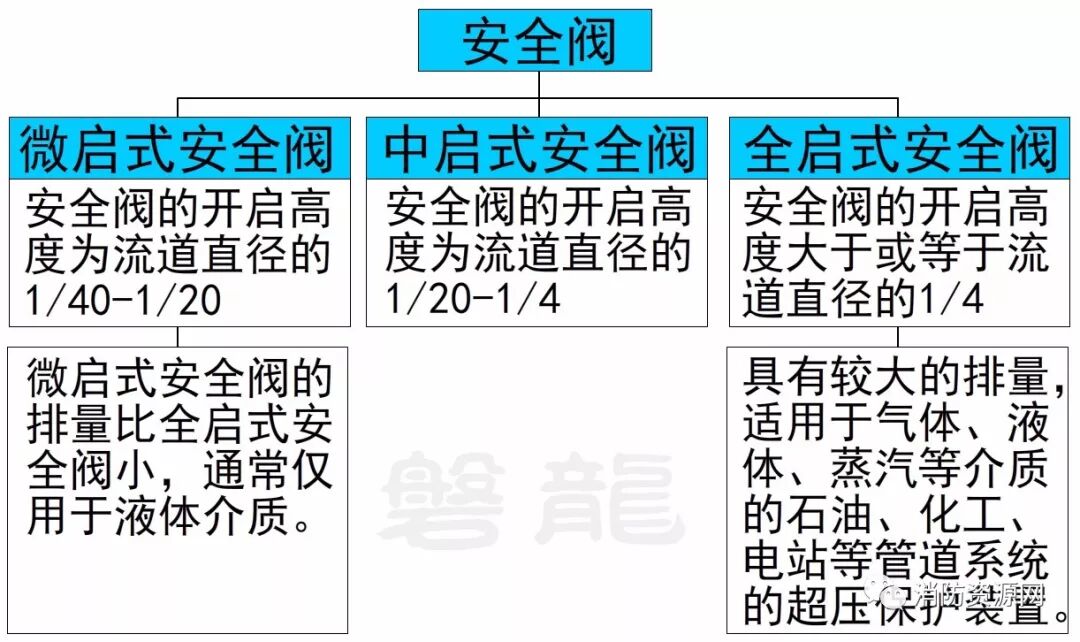

2、根据安全阀的开启高度，又可分为微启式、中启式和全启式。

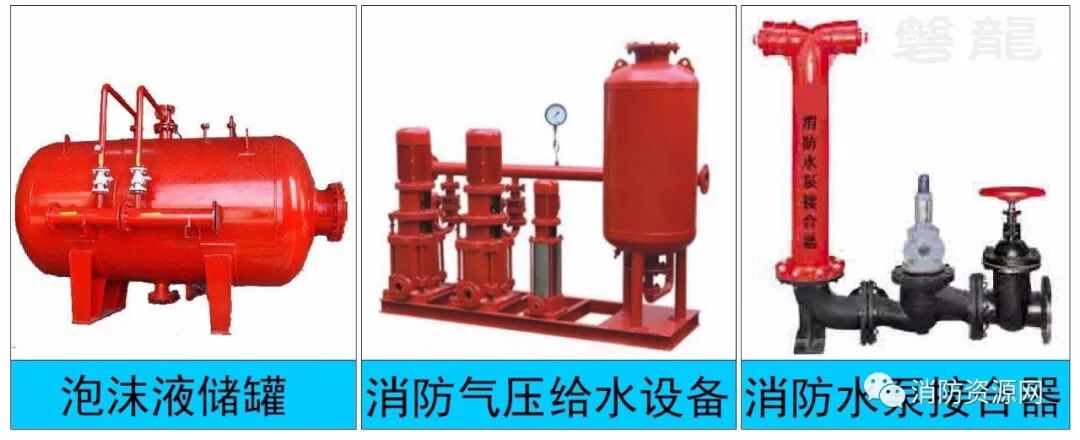

3、安全阀具备开启迅速、可自动复位等特征，在消防系统中，较多应用在设备装置上，比如泡沫液储罐、消防气压给水设备、消防水泵接合器等。

4、需要说明的是，《消防给水及消火栓系统技术规范》中，要求在减压阀后设置安全阀，但实际应用中，全启式安全阀可能造成管网水压冲击，微启式安全阀可能无法有效泄压，很难把握合适的型号。根据阀门特性，减压阀后宜设置水力控制泄压阀（讲解附后）。

二、膜片式安全泄放装置

膜片式安全泄放装置，是一种超压时能自动卸压，防止发生超压爆炸而装设在压力容器和压力管路的安全附件。

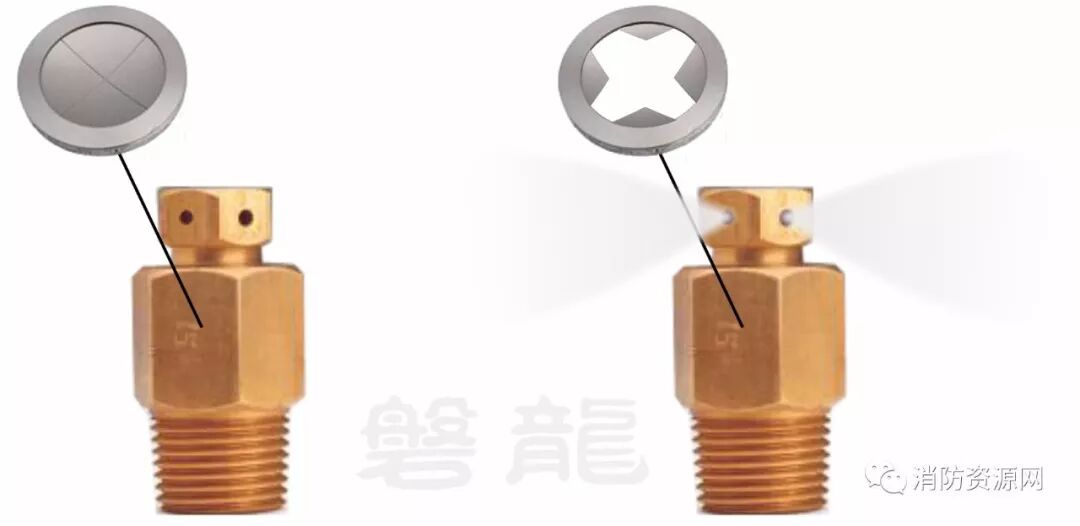

膜片式安全泄放装置使用安全膜片作为隔离密封件，当达到设定的安全值时，安全膜片爆裂，具有不可逆性，需要手动复位才能关闭（更换安全膜片）。

和安全阀相比，膜片式安全泄放装置的体积小、开放更彻底，突出泄压防爆功能。

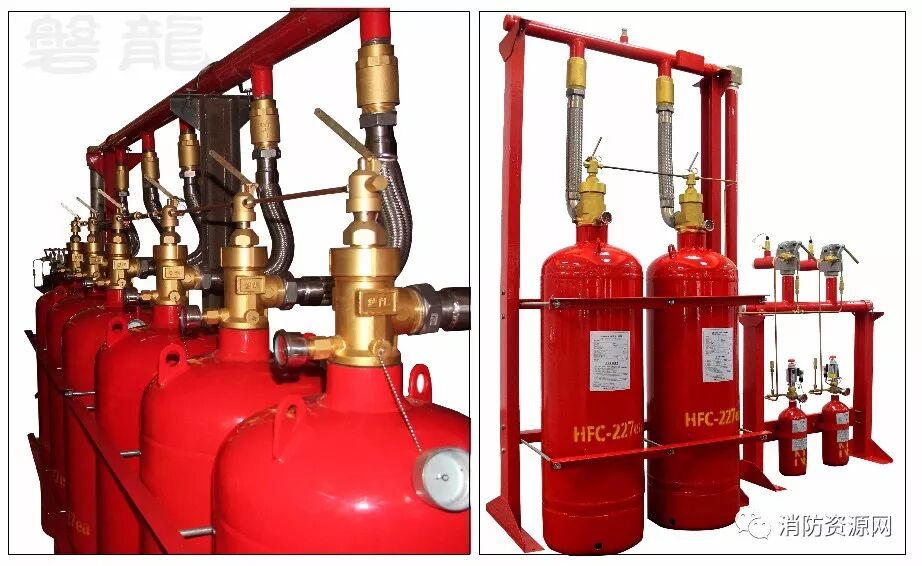

安全泄放装置主要应用于贮存容积不大，要求迅速完成泄放动作，且泄放物质对环境没有太大风险的装置，比如氮气瓶组容器阀、气体灭火瓶组容器阀以及气体灭火集流管等。

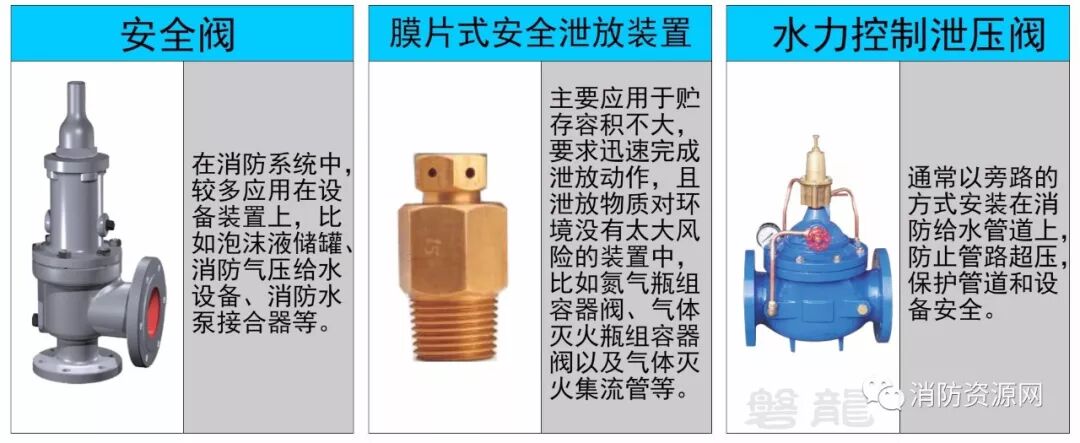

在消防系统中，安全阀和膜片式安全泄放装置的适应位置各有区别：

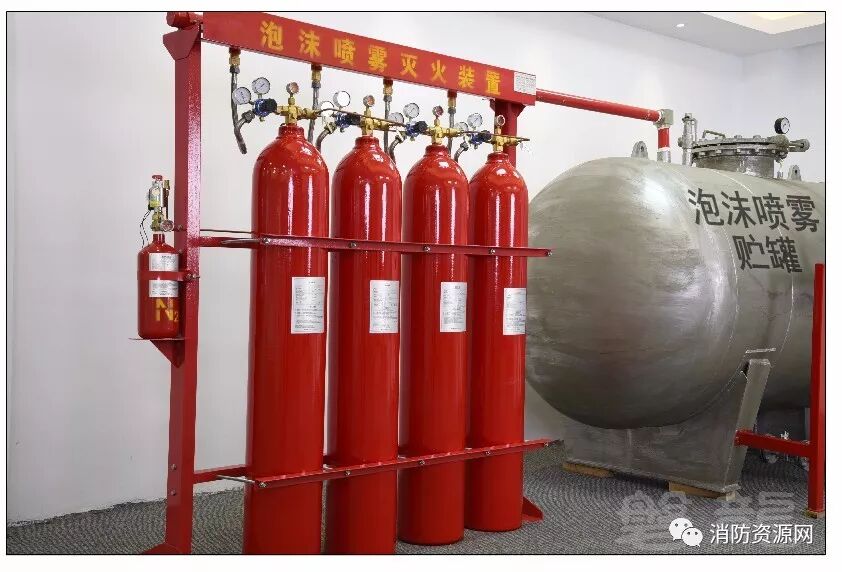

比如：在泡沫喷雾灭火系统中，动力瓶组和驱动瓶组都是使用安全泄放装置，泡沫贮罐容量较大，需要使用安全阀。

三、水力控制泄压阀

水力控制泄压阀，也称为泄压\持压阀、安全泄压阀、超压泄压阀。

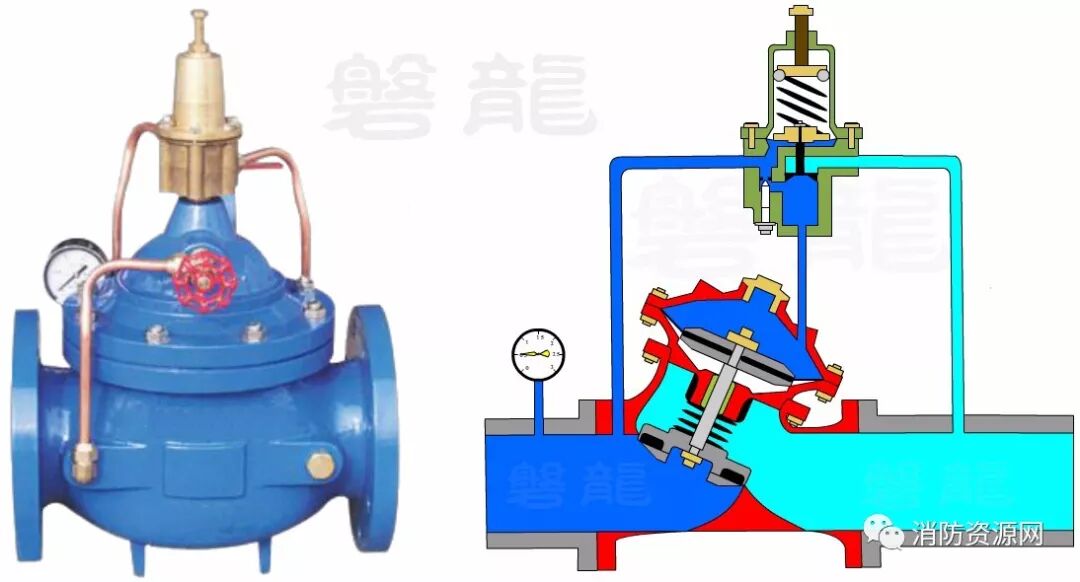

泄压阀通过先导阀感应阀门上游压力,超过设定的安全值时，阀门自动开启，排出部分管线水，压力升高开度加大，压力降低开度减小，当压力恢复到安全值时，阀门关闭，确保管道和设备在安全压力下运行。

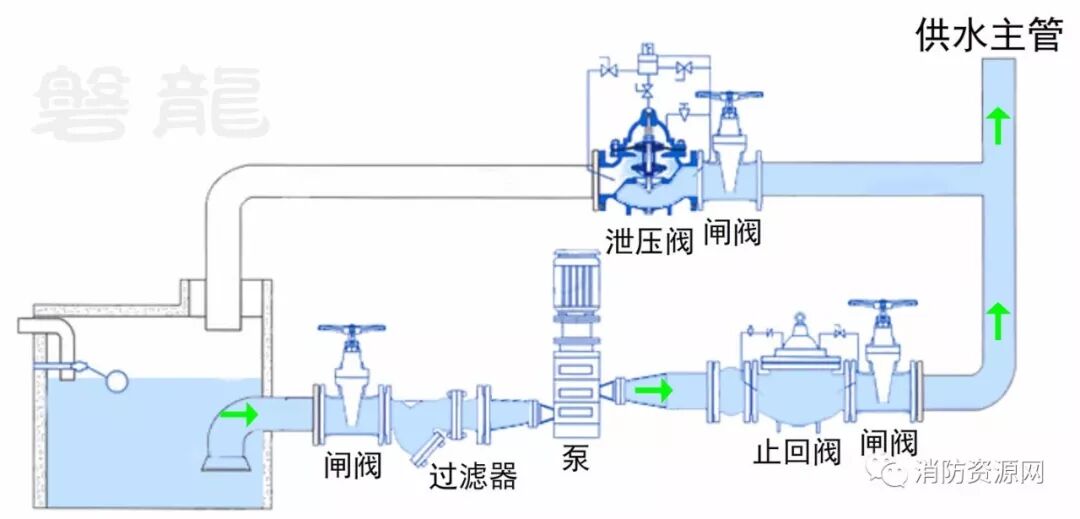

水力控制泄压阀通常以旁路的方式安装在消防给水管道上，防止管路超压，保护管道和设备安全。泄压阀的典型应用是在消防水泵房，如图所示，在消防水泵出口的主管路上安装泄压阀，超过安全值时自动开启泄压（泄压后的水一般回流至消防水池），维持管网设备在设定的安全值之下运行，还可以缓解水锤冲击。

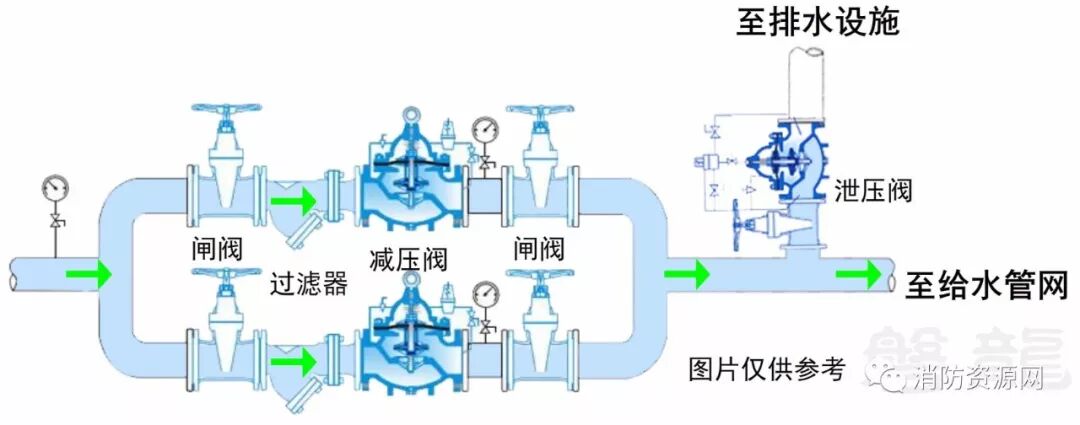

泄压阀也应用在减压阀的出口管路上，防止减压阀失效导致管网超压，维持管路压力在设定的安全值之下运行。

需要说明的是，《消防给水及消火栓系统技术规范》中，要求在减压阀后设置安全阀，根据阀门特性，这个安全阀宜采用安全泄压阀，主要原因如下：

全启式安全阀可能造成管网水压冲击，微启式安全阀可能无法有效泄压，很难把握合适的型号。根据阀门特性，减压阀后宜设置水力控制泄压阀，泄压阀可以维持管路压力在设定的安全值之下，有一定稳压作用，系统可以正常供水。
